Vai trò của béc phun phủ mạ bản mạch trong sản xuất PCB

Béc phun phủ mạ bản mạch là một chi tiết nhỏ trong dây chuyền PCB, nhưng lại ảnh hưởng trực tiếp đến khả năng phân bố hóa chất, độ sạch bề mặt, chất lượng lớp phủ/mạ và tỷ lệ lỗi sau sản xuất.

1. Béc phun phủ mạ bản mạch có vai trò gì?

Trong sản xuất PCB, béc phun phủ mạ bản mạch không chỉ dùng để “phun nước” hay “phun hóa chất” đơn thuần. Nó là bộ phận giúp kiểm soát cách dung dịch tiếp xúc với bề mặt bản mạch.

Các dòng béc phun ngành điện tử thường được ứng dụng trong nhiều công đoạn xử lý ướt của PCB như polishing, developing, etching, stripping, rinsing và blow-off.

1.1. Phân bố hóa chất đều trên bề mặt bản mạch

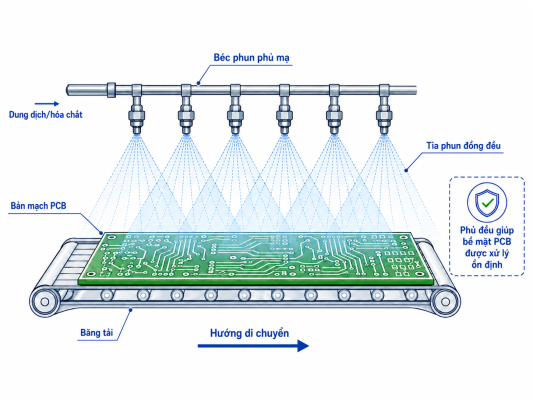

Một trong những vai trò quan trọng nhất của béc phun phủ mạ bản mạch là giúp hóa chất hoặc dung dịch xử lý bề mặt được phủ đều lên PCB. Trong dây chuyền chạy liên tục, bản mạch di chuyển qua các vùng phun với tốc độ nhất định. Nếu béc phun tạo tia không đều, có vùng sẽ nhận quá nhiều dung dịch, trong khi vùng khác lại không được xử lý đủ.

Điều này đặc biệt quan trọng với các công đoạn phủ, mạ hoặc xử lý bề mặt. Khi béc phun mạ không tạo được độ phủ đồng đều, chất lượng lớp xử lý trên bản mạch có thể bị sai lệch theo từng vùng. Với những bản mạch có yêu cầu độ chính xác cao, chỉ một vùng phun yếu cũng có thể làm tăng tỷ lệ NG.

1.2. Hỗ trợ rửa sạch hóa chất dư sau xử lý

Sau các công đoạn hóa chất, bản mạch cần được rửa sạch để loại bỏ phần dung dịch còn bám lại. Đây là lúc béc phun mạ bản mạch hoặc béc phun rửa phát huy vai trò quan trọng. Nếu tia phun không đủ lực hoặc không phủ hết bề mặt, hóa chất dư có thể tồn tại trên PCB và ảnh hưởng đến công đoạn sau.

Trong thực tế, nhiều lỗi không đến từ công đoạn mạ chính, mà đến từ việc rửa không sạch sau xử lý. Một vài béc phun bị tắc, lệch góc hoặc mòn miệng phun cũng có thể khiến bề mặt bản mạch còn vệt hóa chất, cặn hoặc vùng xử lý không đồng đều.

1.3. Kiểm soát lượng dung dịch và chi phí vận hành

Một hệ thống béc phun phủ mạ phù hợp không chỉ giúp nâng cao chất lượng sản phẩm, mà còn giúp doanh nghiệp kiểm soát lượng hóa chất, nước rửa và khí nén sử dụng. Khi béc phun bị mòn hoặc sai lưu lượng, doanh nghiệp có thể phải tăng áp, tăng lưu lượng hoặc tăng thời gian xử lý nhưng hiệu quả vẫn không cải thiện.

Ngược lại, nếu chọn đúng béc phun phủ mạ bản mạch, tia phun ổn định hơn, dung dịch được phân bố hợp lý hơn và lượng hóa chất sử dụng có thể được kiểm soát tốt hơn. Đây là yếu tố quan trọng với các nhà máy PCB có dây chuyền vận hành liên tục, tiêu thụ nhiều nước rửa và hóa chất.

1.4. Giảm lỗi lặp lại theo vị trí trên dây chuyền

Một dấu hiệu thường gặp trong sản xuất PCB là lỗi xuất hiện lặp lại tại cùng một vị trí trên bản mạch hoặc cùng một vùng trên băng tải. Khi đó, doanh nghiệp thường kiểm tra hóa chất, nhiệt độ, tốc độ băng tải hoặc thông số máy. Tuy nhiên, béc phun phủ mạ bản mạch cũng là nguyên nhân cần được kiểm tra sớm.

Nếu một hàng béc có vài vị trí bị tắc một phần, sai góc hoặc lưu lượng yếu, vùng PCB đi qua khu vực đó sẽ không được xử lý giống các vùng còn lại. Vì vậy, béc phun tuy nhỏ nhưng có thể tạo ra lỗi lặp lại rất khó phát hiện nếu không kiểm tra trực tiếp pattern phun.

2. Vì sao béc phun ảnh hưởng đến chất lượng bản mạch?

Chất lượng bản mạch không chỉ phụ thuộc vào vật liệu, hóa chất hay thiết bị chính. Trong các công đoạn xử lý ướt, béc phun phủ mạ bản mạch quyết định cách nước, hóa chất hoặc khí tác động lên bề mặt PCB.

Thứ nhất, béc phun mạ ảnh hưởng đến độ đồng đều của lớp xử lý. Một tia phun tốt cần tạo vùng phủ ổn định, không có vệt mạnh/yếu bất thường. Nếu pattern phun bị lệch, bản mạch có thể xuất hiện vùng xử lý quá mức hoặc chưa đủ.

Thứ hai, béc phun phủ mạ bản mạch ảnh hưởng đến khả năng làm sạch sau hóa chất. Với các công đoạn như etching, developing hoặc stripping, nếu rửa không sạch, hóa chất dư có thể gây ảnh hưởng đến bề mặt bản mạch, làm giảm độ ổn định của công đoạn sau.

Thứ ba, béc phun ảnh hưởng đến độ ổn định của dây chuyền. Một béc phun bị tắc không chỉ làm giảm hiệu quả phun tại một điểm, mà còn có thể làm áp suất và lưu lượng trong hàng béc thay đổi. Khi nhiều béc hoạt động không đồng đều, toàn bộ vùng xử lý trên PCB sẽ mất ổn định.

Thứ tư, béc phun ngành điện tử cần đáp ứng yêu cầu cao hơn so với nhiều ứng dụng phun rửa thông thường. PCB có bề mặt nhỏ, chi tiết mạch phức tạp và yêu cầu độ sạch cao. Vì vậy, béc phun dùng cho ngành này cần ổn định về tia phun, phù hợp với hóa chất và dễ kiểm soát trong quá trình vận hành.

3. Những lỗi thường gặp khi phủ mạ bản mạch

Khi doanh nghiệp chọn sai béc phun phủ mạ bản mạch, lắp sai vị trí hoặc không kiểm tra định kỳ, dây chuyền PCB có thể gặp nhiều lỗi khác nhau.

3.1. Lớp phủ/mạ không đều

Đây là lỗi phổ biến nhất khi hệ thống phun hoạt động không ổn định. Nếu béc phun phủ mạ tạo tia không đều, dung dịch sẽ không tiếp xúc đồng nhất với toàn bộ bề mặt PCB. Kết quả là có vùng được xử lý tốt, có vùng xử lý yếu hoặc có vùng nhận quá nhiều hóa chất.

3.2. Bản mạch còn dư hóa chất sau khi rửa

Nếu béc phun rửa không đủ lực, góc phun không phù hợp hoặc có vùng chết trên bề mặt, hóa chất dư có thể còn bám lại trên bản mạch. Lỗi này dễ dẫn đến các vấn đề ở công đoạn sau như bề mặt không sạch, khả năng bám dính kém hoặc lỗi chất lượng khi kiểm tra cuối.

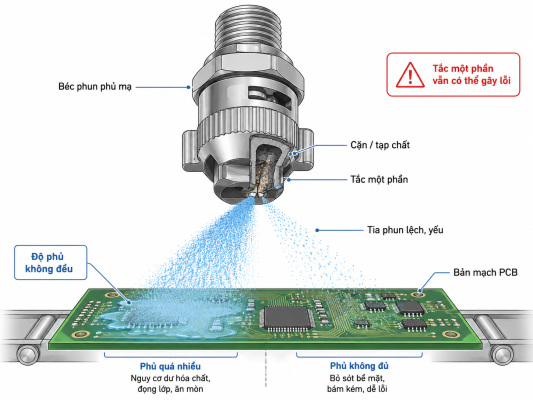

3.3. Béc phun bị tắc do cặn và tạp chất

Dung dịch tuần hoàn trong dây chuyền PCB có thể chứa cặn hóa chất, hạt nhỏ, bụi, mảnh vật liệu hoặc tạp chất phát sinh trong quá trình xử lý.

Điểm nguy hiểm là béc phun không nhất thiết phải tắc hoàn toàn mới gây lỗi. Chỉ cần tắc một phần, tia phun đã có thể lệch, yếu hoặc mất độ phủ. Đây là nguyên nhân khiến lỗi trên bản mạch xuất hiện không đều và khó truy vết.

3.4. Hao hóa chất, hao nước nhưng chất lượng không cải thiện

Một số nhà máy xử lý lỗi bằng cách tăng lưu lượng phun hoặc tăng thời gian rửa. Tuy nhiên, nếu béc phun phủ mạ bản mạch đã bị mòn, sai góc hoặc không phù hợp với công đoạn, việc tăng lưu lượng có thể chỉ làm tăng chi phí vận hành.

Vì vậy, khi chọn béc phun phủ mạ bản mạch, doanh nghiệp cần quan tâm cả khả năng bảo trì, thay thế, vệ sinh và căn chỉnh.

4. Cách chọn béc phun phủ mạ bản mạch

Để chọn đúng béc phun phủ mạ bản mạch, doanh nghiệp cần dựa trên điều kiện vận hành thực tế thay vì chỉ chọn theo mẫu cũ hoặc kích thước ren. Mỗi công đoạn trong dây chuyền PCB có yêu cầu khác nhau về vật liệu, lưu lượng, áp suất, góc phun và dạng tia.

Doanh nghiệp cần xác định những yếu tố sau:

• Béc phun dùng cho công đoạn nào?
• Vật liệu béc phun mạ phù hợp,
• Góc phun và khoảng cách từ béc đến bản mạch,
• Lưu lượng và áp suất cũng là hai thông số quan trọng,
• Khả năng chống tắc và dễ bảo trì của béc phun này?

5. Ibaraki cung cấp béc phun phủ mạ bản mạch như thế nào?

Với các doanh nghiệp sản xuất PCB, việc chọn béc phun phủ mạ bản mạch nên được thực hiện dựa trên vấn đề thực tế của dây chuyền. Không phải dây chuyền nào cũng cần cùng một loại béc, và không phải lỗi nào cũng xử lý bằng cách tăng áp suất hoặc thay béc có lưu lượng lớn hơn.

Ibaraki là đơn vị cung cấp béc phun, hệ thống phun và các giải pháp béc phun công nghiệp thuộc Yamaguchi
Đối với lĩnh vực PCB, Ibaraki có thể tư vấn béc phun phủ mạ bản mạch theo từng công đoạn như rửa, phun hóa chất, xử lý bề mặt, phủ/mạ, rinsing và thổi khô.

Khi tư vấn béc phun mạ bản mạch, chúng tôi không chỉ dừng ở việc chọn mã béc tương đương. Doanh nghiệp cần cung cấp thêm thông tin về loại hóa chất, áp suất làm việc, lưu lượng mong muốn, chiều rộng băng tải, khoảng cách từ béc đến PCB, vật liệu hiện tại của béc và lỗi đang gặp trên sản phẩm. Từ đó, việc lựa chọn béc phun ngành điện tử sẽ sát với thực tế hơn.

Nếu doanh nghiệp của bạn đang gặp tình trạng bản mạch phủ/mạ không đều, béc phun phủ mạ bản mạch nhanh tắc, hao hóa chất hoặc dây chuyền PCB thường xuyên phải dừng để vệ sinh béc, hãy liên hệ Ibaraki để được tư vấn lựa chọn béc phun phủ mạ bản mạch phù hợp với từng công đoạn sản xuất.
