5+ những lưu ý khi sử dụng béc phun thổi khô bo mạch

Béc phun thổi khô bo mạch đóng vai trò quan trọng trong việc loại bỏ nước, hơi ẩm và cặn rửa còn đọng lại sau quá trình làm sạch PCB. Nếu thổi khô không đúng cách, bo mạch có thể gặp lỗi oxy hóa, bụi tái bám, chập chờn tín hiệu hoặc ảnh hưởng đến linh kiện nhạy cảm. Vì vậy, doanh nghiệp cần kiểm soát áp suất khí, góc thổi, khoảng cách lắp đặt và chất lượng khí nén khi sử dụng béc phun.

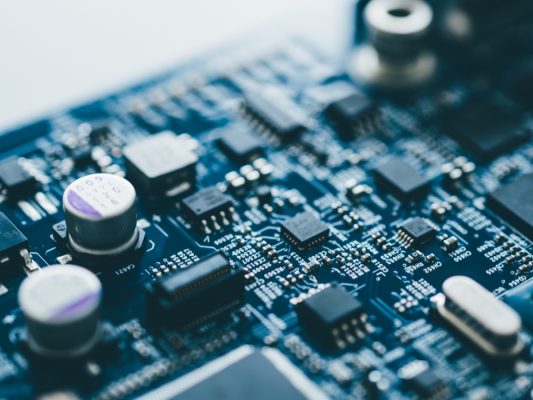

1. Tầm quan trọng của độ chính xác trong ngành điện tử

Trong ngành điện tử, độ chính xác không chỉ nằm ở máy gắn linh kiện, máy hàn reflow hay thiết bị kiểm tra AOI. Độ chính xác còn nằm ở cách bố trí béc phun thổi khô bo mạch sau công đoạn rửa. PCB ngày càng có mật độ linh kiện cao và nhiều vùng khó quan sát. Nước hoặc dung dịch rửa có thể đọng lại dưới IC, gần chân hàn, tại lỗ via hoặc khu vực connector. Nếu béc phun thổi khô bo mạch không phủ đều, hơi ẩm còn lại có thể gây oxy hóa, chập chờn tín hiệu.

Với béc phun thổi khô linh kiện, yêu cầu còn chặt chẽ hơn. Luồng khí phải đủ lực để đẩy nước ra khỏi bề mặt, nhưng không được tạo va đập mạnh lên linh kiện nhỏ. Vì vậy, doanh nghiệp không nên chỉ hỏi “bo mạch đã khô chưa”, mà cần hỏi “khô đều chưa, khí có sạch không, có phát sinh tĩnh điện không và có tốn khí quá mức không”. Đây là cách nhìn thực tế hơn với béc phun thổi khô ngành điện tử.

2. Rủi ro khi thổi khô bo mạch sai cách

Rủi ro đầu tiên là nước đọng kéo dài. Khi béc phun thổi khô bo mạch lắp sai góc hoặc sai khoảng cách, luồng khí có thể chỉ làm khô bề mặt, trong khi nước vẫn nằm tại chân linh kiện, mép bo hoặc khe nhỏ.

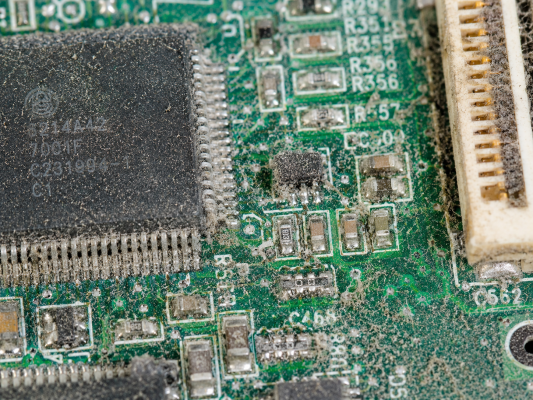

Rủi ro thứ hai là bụi và tạp chất tái bám. Nếu khí nén chưa được lọc tốt, béc phun thổi khô bo mạch có thể đưa hơi dầu, nước, bụi mịn hoặc hạt bẩn lên bề mặt PCB vừa được rửa sạch. Với béc phun thổi khô ngành điện tử, đây là vấn đề nghiêm trọng vì sản phẩm yêu cầu độ sạch cao hơn ứng dụng cơ khí thông thường.

Rủi ro thứ ba là tiêu hao khí nén. Nhiều nhà máy xử lý tình trạng khô kém bằng cách tăng áp suất. Tuy nhiên, tăng áp không đồng nghĩa với hiệu quả cao. Nếu dạng tia không phù hợp, béc phun thổi khô vẫn tốn khí, gây ồn, làm nước bắn ngược và không xử lý đúng điểm đọng nước.

Rủi ro thứ tư là tĩnh điện. Luồng khí tốc độ cao trong môi trường khô có thể làm tăng nguy cơ ESD.

3. Nên dùng béc phun khí hay air knife để thổi khô bo mạch.

Béc phun khí phù hợp khi cần thổi vào một vị trí cụ thể, chẳng hạn mép PCB, khe connector, chân linh kiện cao hoặc vùng thường đọng nước sau rửa. Khi bố trí đúng, béc phun thổi khô bo mạch dạng điểm giúp xử lý chính xác khu vực khó khô.

Air knife phù hợp khi cần tạo màn khí dài, đều, phủ theo chiều rộng bo mạch hoặc panel. Với dây chuyền rửa PCB liên tục, air knife giúp gạt nước theo một hướng ổn định, giảm tình trạng chỗ khô chỗ ướt. Nếu bo mạch lớn, tốc độ băng tải ổn định và cần làm khô toàn bề mặt, air knife là lựa chọn đáng cân nhắc.

Trong thực tế, nhiều dây chuyền hiệu quả hơn khi kết hợp air knife cho bề mặt chính và béc phun thổi khô bo mạch dạng điểm cho góc khuất.

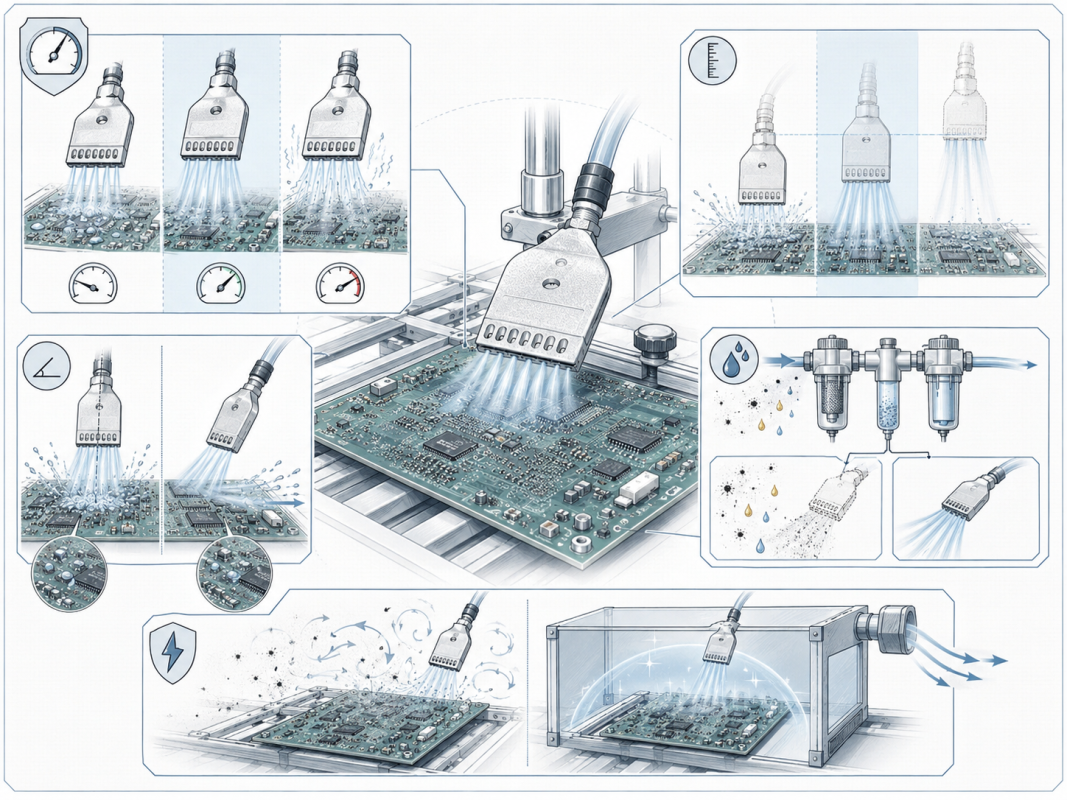

4. Những lưu ý quan trọng khi sử dụng béc phun thổi khô bo mạch

4.1. Kiểm soát áp suất khí nén phù hợp

Áp suất là thông số dễ bị hiểu sai. Với béc phun thổi khô bo mạch, áp suất cần đủ để tách nước khỏi PCB, nhưng không được tạo lực quá mạnh lên linh kiện. Áp quá thấp khiến nước chỉ bị đẩy nhẹ. Áp quá cao làm bo rung, tăng tiếng ồn và lãng phí khí. Cách tốt nhất là thử theo từng sản phẩm và vùng nước đọng.

4.2. Điều chỉnh khoảng cách từ béc phun trên bề mặt bo mạch

Khoảng cách từ béc đến PCB quyết định lực thổi và vùng phủ. Nếu béc phun thổi khô bo mạch đặt quá gần, luồng khí có thể tập trung quá mức, làm nước bắn ngược hoặc gây tác động cục bộ lên linh kiện. Nếu đặt quá xa, lực khí suy giảm và vùng nước đọng không được xử lý triệt để. Với béc phun thổi khô linh kiện, khoảng cách càng cần ổn định.

4.3. Lựa chọn góc thổi để tránh nước đọng

Góc thổi quyết định nước sẽ đi về đâu. Nếu thổi vuông góc từ trên xuống, nước có thể bị tán ra xung quanh, bắn ngược lên vùng đã khô hoặc mắc lại giữa các linh kiện. Với béc phun thổi khô bo mạch, góc nghiêng thường hiệu quả hơn vì dẫn nước ra khỏi bề mặt theo một hướng rõ ràng. Mục tiêu là đưa nước ra khỏi sản phẩm có kiểm soát.

4.4. Sử dụng khí nén sạch, khô và đã qua lọc

Khí nén dùng cho béc phun thổi khô bo mạch phải sạch, khô và ổn định. Nếu khí còn hơi nước, dầu máy nén hoặc bụi mịn, công đoạn thổi khô có thể trở thành nguồn gây bẩn mới. Khi khí sạch hơn, hiệu quả của béc phun thổi khô ngành điện tử cũng ổn định hơn.

4.5. Hạn chế tĩnh điện và bụi tái bám lên PCB

Sau khi rửa và thổi khô, bề mặt PCB rất dễ bị bụi tái bám nếu khu vực xung quanh không sạch. Khi dùng béc phun thổi khô bo mạch, nhà máy nên kiểm soát hướng thoát khí, che chắn khu vực thổi, vệ sinh định kỳ và cân nhắc giải pháp ESD phù hợp. Một hệ thống béc phun thổi khô linh kiện tốt phải giữ bề mặt sạch.

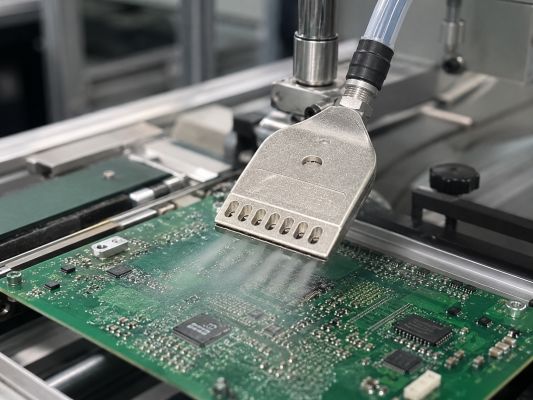

5. Giải pháp béc phun có độ chính xác cao từ Ikeuchi

Với bài toán béc phun thổi khô bo mạch, Ikeuchi có nhiều lựa chọn như béc khí tiết kiệm năng lượng, béc tạo luồng khí phẳng và air knife cho bề mặt rộng.

Yamaguchi không khuyến nghị chọn béc phun thổi khô bo mạch chỉ bằng mã catalogue. Mỗi dây chuyền có loại PCB, tốc độ băng tải, vị trí nước đọng, áp suất khí và yêu cầu ESD khác nhau. Vì vậy, giải pháp đúng cần bắt đầu từ khảo sát ứng dụng thực tế.

Yamaguchi có thể hỗ trợ đánh giá hiện trạng thổi khô, nhận diện điểm nước đọng, kiểm tra cách bố trí béc hiện tại và tư vấn cấu hình béc phun thổi khô bo mạch phù hợp hơn. Tùy bài toán, giải pháp có thể là đổi góc béc, tối ưu khoảng cách, đổi dạng tia, kết hợp air knife hoặc sử dụng béc phun thổi khô ngành điện tử tiết kiệm khí hơn.

Nếu dây chuyền đang gặp tình trạng PCB khô không đều, tiêu hao khí nén lớn, tiếng ồn cao, bụi tái bám hoặc lỗi ẩm sau rửa, việc đánh giá lại béc phun thổi khô bo mạch là bước nên làm sớm. Một lựa chọn đúng giúp bo mạch khô sạch hơn, dây chuyền ổn định hơn, giảm lỗi và kiểm soát chi phí vận hành lâu dài. Đây cũng là lý do Ibaraki luôn xem béc phun thổi khô bo mạch là một hạng mục kỹ thuật cần khảo sát, thử nghiệm và tối ưu theo dây chuyền, thay vì chỉ thay thế theo thói quen hoặc chọn theo giá thấp trong từng dự án thực tế mới.
